KIT DE MEDICIÓN POR LÁSER: QUÉ ES Y CÓMO UTILIZARLO

Giacomo Mantovani
06 Septiembre 2022 • 15 min. de lectura
alt
alt alt
Advertisement
INTRO

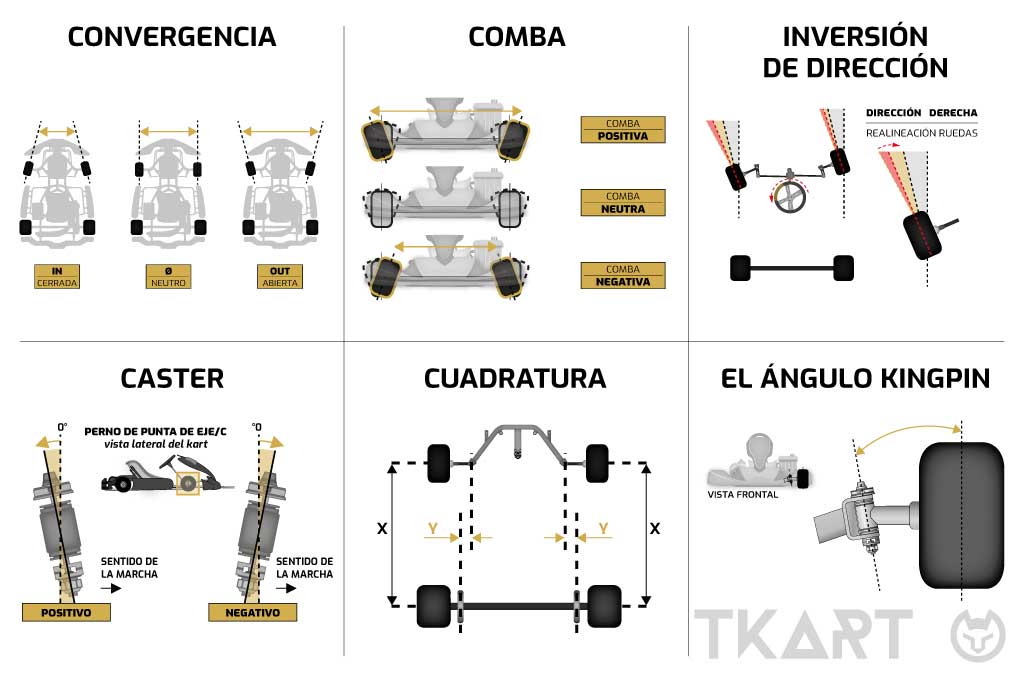

Introducidos en el karting por los mejores equipos alrededor de 2010, los medidores láser han ayudado a muchos karters a lo largo de los años, tanto profesionales como aficionados, a afinar todas las operaciones de puesta a punto de la geometría del tren delantero. Esta zona es especialmente delicada porque en ella se encuentran los ángulos característicos del chasis ( camber, caster, kingpin...), que tienen una repercusión directa y absoluta en el comportamiento del vehículo durante la marcha. Por lo tanto, tener estas medidas bajo control asegura tener un kart adecuado y unos reglajes precisos. Por esto, el kit láser puede resultar una herramienta útil no sólo para ajustar el chasis, sino también para comprobar su estado tras un uso intensivo o para conocer su estado de "salud" antes de comprarlo usado. Si aún no conoces los kits de medición con puntero láser o estás pensando en comprarlos y quieres saber más sobre su uso, en este artículo te explicamos todo sobre estas herramientas: qué son, para qué sirven y todas las formas de utilizarlas como un auténtico "profesional".
alt
Un ejemplo de kit de medición láser: suelen estar formados por los punteros con sus escalas graduadas y accesorios: hay varias marcas, modelos y precios.
Cosas
Los láseres para medir las geometrías fundamentales de los karts son instrumentos modernos de alta precisión que pueden ser utilizados por los profesionales del karting y los no profesionales en diferentes contextos: bajo la carpa durante un fin de semana en la pista, en el garaje de casa o en un taller. Los punteros láser alimentados por pilas emiten un haz de luz que genera una marca en la escala graduada. Están equipados con un mecanismo de fijación rápida al chasis del kart (que puede ser magnético o mecánico) y un nivel de burbuja, y tienen un plano de referencia graduado en su superficie en el que se leen las medidas tomadas de la huella luminosa del láser. Precisamente por ello, esta instrumentación se vende generalmente en forma de kit que incluye dos punteros con posibles accesorios (suelen ser soportes para la lectura de determinados parámetros).
alt
El kit de láser de acero inoxidable V2 de Sniper con soporte de imán es uno de los más populares debido a su facilidad de uso. La rejilla graduada es claramente visible, con un paso de 2 mm por intersección y 1 mm por grano. Su precio de compra está entre los más baratos del mercado.
El mercado de los medidores láser para el karting es también bastante variado y va desde los kits estándar, que aún pueden garantizar pequeños márgenes de error y que se pueden adquirir por poco más de 200 euros, hasta los modelos más precisos y completos, que pueden superar incluso los 1.000 euros. ¿Qué determina estas diferencias de precios? Sin duda, la funcionalidad (no todos los instrumentos están equipados con un doble puntero láser para comprobar la correcta alineación de los ejes), los accesorios disponibles (como el soporte para medir el ángulo de giro) y las técnicas utilizadas para fabricar el instrumento, que pueden afectar a su durabilidad y también a las tolerancias garantizadas (como en el caso de los modelos fabricados con máquinas CNC y con niveles de burbuja más precisos y sensibles).
alt
Los imanes permiten fijar el puntero a la punta de eje.
alt
El nivel de burbuja permite ajustar con precisión el instrumento una vez aplicado a la punta de eje.
alt
Los kits láser más avanzados -como el Kartprof V4 de la empresa Sniper completo con accesorios (un modelo anticuado, pero preciso y bien hecho)- permiten un uso más amplio y garantizan una mayor precisión gracias a un nivel de burbuja mucho más sensible. Las tolerancias son muy pequeñas y, de hecho, todo el kit tiene un precio que supera los mil euros.
