Cómo hacer para | Todo lo que necesita saber… para lapear un cilindro

Exclusive Content

5 PASOS PARA... LAPEAR UN CILINDRO

11 diciembre 2017
alt
alt alt
Advertisement
alt
1 CILINDRO PERFECTAMENTE CIRCULAR

La propiedad clave de un cilindro del motor, y más concretamente de su camisa, es que debe ser perfectamente circular. A medida que vaya pasando el tiempo, es posible que necesite un lapeado, es decir, un esmerilado, para restaurar las condiciones superficiales óptimas.
Un cilindro con una camisa ovalada tendrá ciertos puntos con menor tolerancia pistón-cilindro (con el consiguiente riesgo de gripado), y otros con una tolerancia superior (reducción del sellado). Además, la tolerancia respecto al pistón en un cilindro cónico varía desde la parte superior a la inferior, resultando en diferentes niveles de sellado, y, también, en dificultad para ajustar adecuadamente las tolerancias.
Otro aspecto importante es la rugosidad de la superficie del cilindro, fundamental desde el punto de vista del sellado y de la lubricación.

2 CUANDO HAY QUE LLEVAR A CABO UNA OPERACIÓN DE LAPEADO

El lapeado de una camisa de cilindro debe realizarse si el motor tiene algún fallo, tras un gripado, por ejemplo. Hay que decir que, en estas ocasiones, los pistones acaban siendo los más perjudicados, dado que son de aluminio, depositándose material fundido en la camisa del cilindro, que, por otra parte, al ser de hierro fundido, es más resistente y difícil de arañar. A veces, el gripado simplemente consiste en una capa de aluminio en la camisa del cilindro, sin dañarlo. En este caso, el lapeado solamente sirve para extraer el aluminio del cilindro.
En los casos más graves, el cilindro resulta también rayado y el lapeado será más invasivo, porque necesita retirar más material de la camisa.
Algunas veces, como se ha mencionado, el lapeado se realiza para restaurar la forma cilíndrica de la camisa. El uso dilatado de un motor, al calentarse repetidas veces, hace que se desgaste la camisa perdiendo su forma cilíndrica. Tras muchas horas de uso, la camisa puede volverse cónica, ensanchándose por la parte superior, del lado de la cabeza. Esto se debe al hecho de que la presión generada por la combustión tiende a ensanchar el segmento que, por lo tanto, presionará más en el cilindro cuando esté más cerca del punto muerto superior, acentuando el desgaste de esa zona.
Por último, el desgaste lleva a perder gran parte de la micro rugosidad de la pared interior del cilindro, característica que es necesaria para que una capa de aceite de la mezcla pueda asentarse y permanecer en la camisa, optimizando la lubricación.

3 MÁQUINAS DE LAPEAR

El cilindro debe lapearse con una máquina herramienta llamada lapeadora. Es una máquina con un cabezal giratorio con dos piedras de lijado (dos parejas con dos diferentes granos) y dos cepillos de limpieza (que también vienen en dos pares, combinados con las piedras lijadoras). Los modelos profesionales tienen velocidad de giro ajustable y un pedal de encendido y apagado que permite al operario tener libres las dos manos. Están equipadas con un sistema de lubricación por goteo, que mantiene el cabezal y la camisa del cilindro siempre girando, acoplados y perfectamente lubricados.

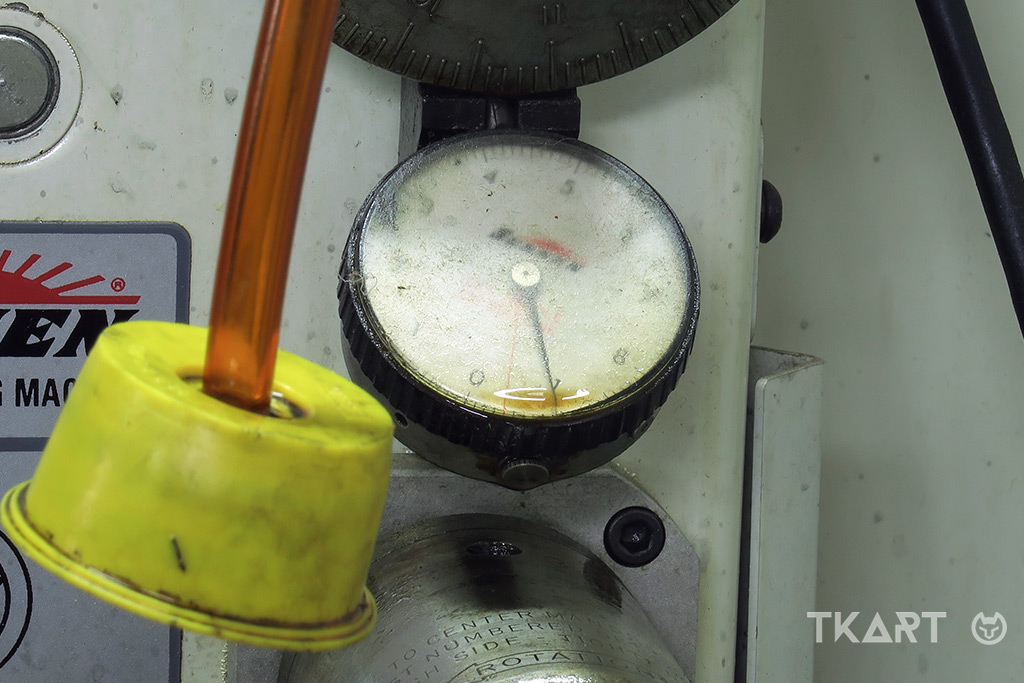

La lapeadora de sobremesa tiene además un medidor fijo comparador, que indica cuánto material está siendo eliminado. Básicamente, regresa al inicio de la tarea y seguidamente se utiliza para medir la variación (incremento) del diámetro mínimo de la camisa a medida que va avanzando el trabajo. Hay que decir, sin embargo, que es sólo un valor indicativo, dado que las variaciones son centésimas de mm, y ese valor incluye también el desgaste de la piedra.
Existen soluciones más baratas, que se pueden utilizar junto a la pista. Básicamente son una punta de pulido, similar a la de las lapeadoras de sobremesa, que se conecta a un taladro eléctrico estándar. Es preferible que cuente con velocidad de giro variable. Obviamente, el mecanizado será menos preciso, especialmente debido a la imposibilidad de mantener el cabezal giratorio perfectamente en línea con el eje del cilindro, pero aún así es una buena solución si se necesita lapear el cilindro rápidamente.
