LA PRIMERA CAJA DE FILTRO DE AIRE KG PARA LA 60 MINI

Max Bernardi
12 Febrero 2020
alt
El el año de la primera homologación CIK-FIA para materiales de la clase mini, KG ha presentado la caja de filtro de aire Shark y Kube. Un diseño completamente nuevo de la empresa italiana líder en accesorios de plástico moldeado para karts
Advertisement
2020 es el año para la primera homologación CIK-FIA del chasis, motor y accesorios para la clase MINI. Hasta ahora la homologación las hacían las Federaciones nacionales por delegación. Entre los accesorios no podía faltar el filtro de aire, campo en el que KG es indiscutiblemente el líder por ser el suministrador de la mayoría de los fabricante de karts. La empresa italiana ha homologado dos nuevos modelos de la caja del filtro para la MINI: Shark y Kube. Dos pequeños concentrados de tecnología desarrollados a partir de estudios profundos, análisis computerizado, simulación y pruebas. Veamos las características.

DISEÑO
Para KG la caja del filtro para los motores de 60 cc es una novedad completa, pues hasta ahora la reglamentación permitía únicamente a los fabricantes de motores de esta cilindrada la posibilidad de homologar el filtro de aire. El diseño partió del clásico “folio en blanco”, y se establecieron las prioridades del proyecto. Una por encima de todas: conseguir la presión dinámica correcta. Para llegar al modelo final hubo que evolucionar a lo largo de diversos programas CAD y posteriormente, con estudios CFD (dinámica de fluidos computerizada), que utilizan el análisis numérico para analizar los problemas de dinámica de fluidos.

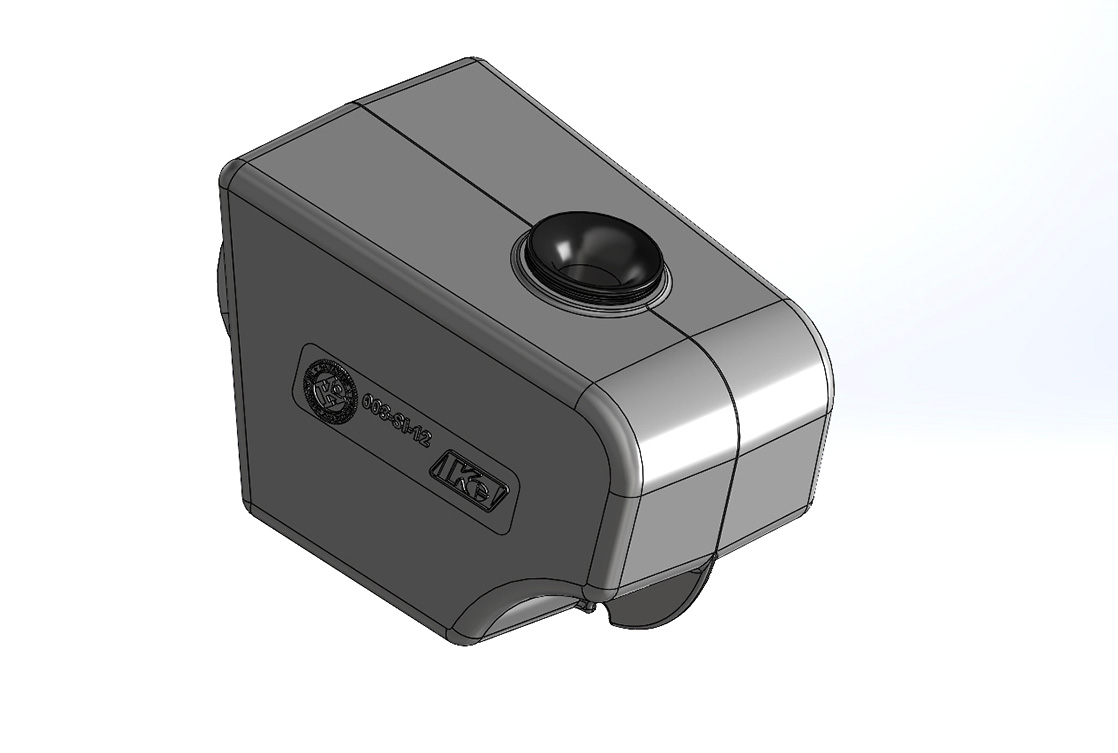

Kube y Shark: diseño mediante planos tridimensionales
alt alt
PROTOTIPOS
Una vez definida la forma de la caja del filtro de aire se pasó a la producción de los primeros prototipos, con pruebas en el banco de pruebas de motores, y seguidamente, en pista. Con los resultados de estas pruebas pasaron a la producción de otros prototipos. Por ejemplo, un primer modelo en fase de simulación daba resultados óptimos, pero en pista su dinámica podía ser dañina. La presión del Venturi y del pulverizador era excesiva impidiendo una carburación estable.
Uno de los prototipos probados por KG: óptimo en la fase de simulación, pero dañino para la carburación en pista.
alt
DOS MODELOS
La presión dinámica fue el parámetro más difícil de definir: de ahí la idea de producir las dos versiones que desembocaron en el Kube y el Shark. A diferencia de los filtros para los KZ y OK/OKJ, los modelos destinados para la clase MINI, según el reglamento, no tienen cartucho filtrante interno. Esto significa que la presión dinámica del aire no encuentra nada que ralentice la admisión, resultando fundamentales la forma y la inclinación de la caja del filtro de aire. La presión más alta del aire a la entrada puede mejorar las prestaciones del motor, pero una presión excesiva puede cambiar los parámetros de la carburación. Las dos cajas del filtro de KG colaboran a optimizar el rendimiento específico que se requiera para el motor. La forma de la caja del filtro es importante también para la refrigeración del motor: la 60 Mini tiene un motor refrigerado por aire, por lo que necesita la mayor cantidad de aire posible para rebajar la temperatura de funcionamiento. La caja del filtro debe obstruir lo menos posible el paso del aire, por lo que se puede decir que se monta obligatoriamente un flujo más estático pero a la altura del cilindro, pues el motor de la MINI aspira por el puerto del pistón.
alt alt
alt alt
